LOGIC GATES

TYPES OF GATE

1. SPECIAL GATE (TRUE GATE)

     - one input gate into which output will be based on its input signal

     ex. if the input is 1 the output will be also 1

           X   |   Y

           0    |   0

           1    |   1

2. BASIC GATES

     A. NOT GATE - one input gate into which input is inverted to get the equivalent output
                                  signal.
                                  ex. if the input is 1 the output will be 0
                                        if the input is 0 the output will be 1
                                        X  |  Y
                                        1   |  0
                                        0   |  1

    B. AND GATE - a type of gate which will trigger a high output if and only if all input signals
                                 are high.
                                 ex.if the input of A is 0 and B is 0 the output will be 0
                                      if the input of A is 0 and B is 1 the output will be 0
                                      if the input of A is 1 and B is 0 the output will be 0
                                      if the input of A is 1 and B is 1 the output will be 1
                                      the output will become 1 only if the both input is 1 (high)
                                      A B  |  Y
                                      0  0   |  0
                                      0  1   |  0
                                      1  0   |  0
                                      1  1   |  1


    C. OR GATE -  a type of gate which will trigger a low output if and only if all input signals
                                are low.
                                ex. if the input of A is 0 and B is also a 0 the output will become 0
                                      if the input of A is 0 and B is 1 the output will become 1
                                      if the input of A is 1 and B is 0 the output will become 1
                                      if the input of A is 1 and B is 1 the output will become 1
                                      the output will become 0 only if the both input is 0 (low)
                                      A B  |  Y
                                      0  0   |  0
                                      0  1   |  1
                                      1  0   |  1
                                      1  1   |  1

3. UNIVERSAL GATES

    A.NAND GATE - a type of gate which will trigger a low output if and only if all input signals
                                   are HIGH.
                                     ex. if the input of A is 0 and B is also a 0 the output will become 1
                                      if the input of A is 0 and B is 1 the output will become 1
                                      if the input of A is 1 and B is 0 the output will become 1
                                      if the input of A is 1 and B is 1 the output will become 0
                                      the output will become 0 only if the both input is 1 (high)
                                      A B  |  Y
                                      0  0   |  1
                                      0  1   |  1
                                      1  0   |  1
                                      1  1   |  0

    B. NOR GATE - a type of gate which will trigger a high output if and only if all input signals
                                 are LOW.
                                  ex. if the input of A is 0 and B is also a 0 the output will become 1
                                      if the input of A is 0 and B is 1 the output will become 0
                                      if the input of A is 1 and B is 0 the output will become 0
                                      if the input of A is 1 and B is 1 the output will become 0
                                      the output will become 1 only if the both input is 0 (low)
                                      A B  |  Y
                                      0  0   |  1
                                      0  1   |  0
                                      1  0   |  0
                                      1  1   |  0

4. COMBINATION GATES

    A. X - OR GATE - a type of gate which will trigger a high output if input signals are NOT
                                     THE SAME.
                                      ex. if the input of A is 0 and B is also a 0 the output will become 0
                                      if the input of A is 0 and B is 1 the output will become 1
                                      if the input of A is 1 and B is 0 the output will become 1
                                      if the input of A is 1 and B is 1 the output will become 0
                                      the output will become 1 only if the input is 0 and 1 or 1 and 0
                                      (not the same)
                                      A B  |  Y
                                      0  0   |  0
                                      0  1   |  1
                                      1  0   |  1
                                      1  1   |  0

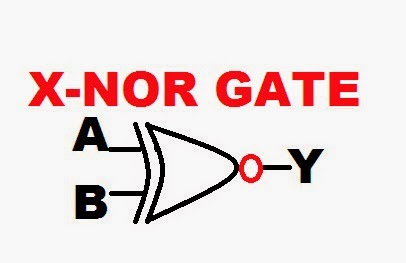

    B. X-NOR GATE -a type of gate which will trigger a high output if input signals are
                                    THE SAME
                                     ex. if the input of A is 0 and B is also a 0 the output will become 1
                                      if the input of A is 0 and B is 1 the output will become 0
                                      if the input of A is 1 and B is 0 the output will become 0
                                      if the input of A is 1 and B is 1 the output will become 1
                                      the output will become 1 only if the input is 0 and 0 or 1 and 1
                                      (the same)
                                      A B  |  Y
                                      0  0   |  1
                                      0  1   |  0
                                      1  0   |  0
                                      1  1   |  1
